施工事例&お客様の声

発電の故障したエコウィルからエコジョーズへ取り替え

滋賀県大津市 / M様

費用 37万円  工期 5時間
商品名
リンナイ/24号/給湯暖房熱源機/RUFH-E2406AW2-6/フルオート/据置台(H=650)WOP-6201A-650/マルチリモコンセット/暖房関連部材

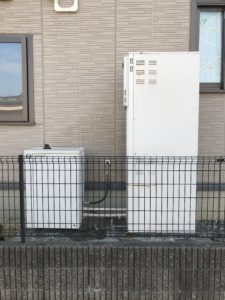

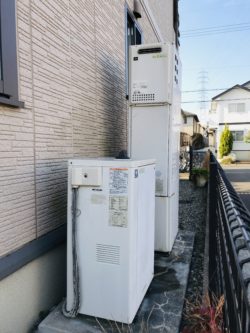

BEFORE

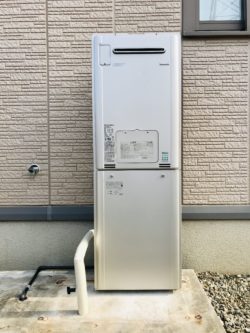

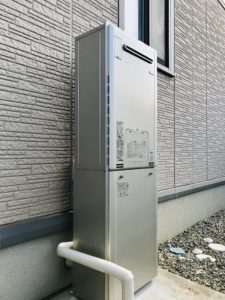

AFTER

滋賀県大津市にお住まいのM様より、エコウィルからエコジョーズへの取り替え検討しているとのご相談があり、クサネンで取り替え工事をさせていただいた施工事例をご紹介します。最近、エコウィルの発電ユニットが故障したので、エコジョーズに交換したいとのご相談・ご依頼が増えています。

エコウィルの不具合状況

エコウィルは、都市ガスやLPガスなどを燃料にしてガスエンジンで発電機を回して、電気を作り、エンジンの冷却水と排気から熱を回収し、給湯や暖房に利用するユニットです。M様邸では少し前から発電ユニットが故障しており、年数的に修理は難しくエコジョーズへの交換を検討されました。

既存のエコウィルの型式

既存のエコウィルは、2004年製造で大阪ガス品番 (N)136-0002 /ノーリツ製品番 ST-151-GTH240A  という型式のエコウィルでした。温水を床暖房で4系統、浴室暖房乾燥機に使われていました。熱動弁は外付けヘッダータイプでした。

エコジョーズの機種選定

上記のスペックを満たす熱源機付きガス給湯器として、リンナイ製のエコジョーズでご提案させていただきました。

M様邸は一階と二階の部屋で合計4系統で床暖房が使えるようにしてありましたので、今回は熱動弁内蔵タイプのフルオートタイプの熱源機 RUFH-E2406AW2-6 をご提案させていただきました。据置台はH=650です。

エコウィルからエコジョーズへの取り替え工事の流れ

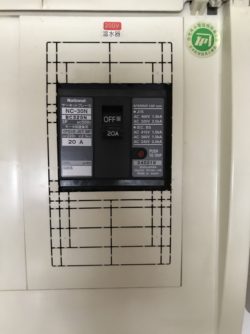

宅内の専用ブレーカーの電源を落とします

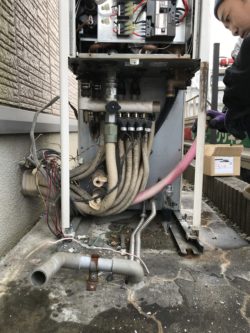

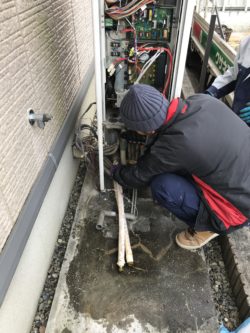

貯湯タンクを撤去する際に本体を軽くするため排水を行い、各種配管を本体から取り外しておきます

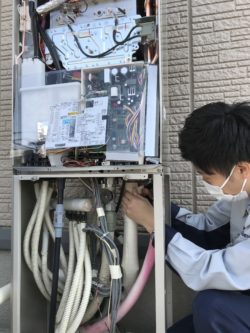

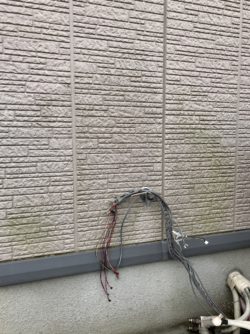

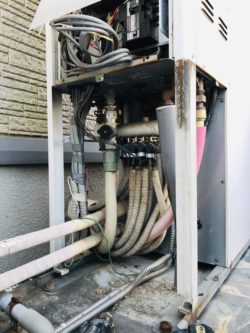

リモコン線、床暖房や浴室暖房乾燥機用の信号線など、かなりたくさんの配線がありますが、エコジョーズ設置後に、接続間違えしないように、どの線が何の線かをわかるようにしておきます。

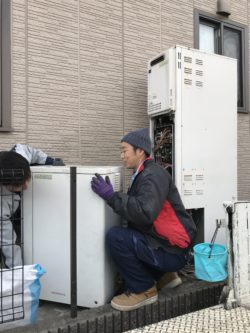

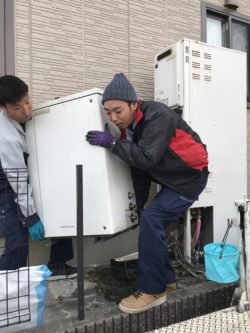

発電ユニットを先に撤去し、排水が終わって本体が軽くなったら、貯湯タンクを撤去します

M様邸は幸い角地でフェンスを取り外すことができましたので、トラックを横付けして搬出させていただきました。

発電用に使用していたガスは不要となりますので、燃焼器用ホースを取り外して、ガス栓にはプラグ止め処理をしておきます。

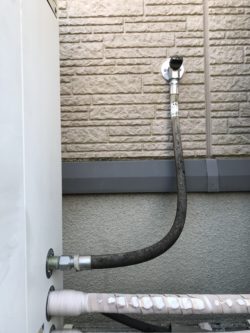

【撤去前の接続状態】

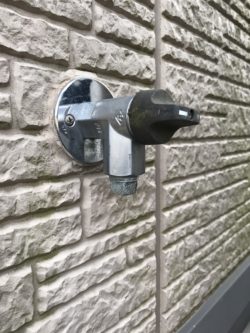

【撤去後のプラグ止め】

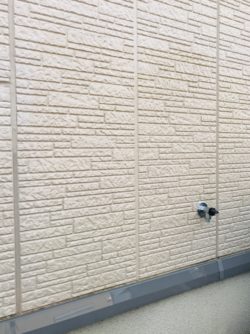

本体を撤去した後は、基礎のコンクリートの表面をお掃除し、外壁面のコケを綺麗に拭き取りました

長年同じ位置に設置してあったため、エコウィルの背面で日陰になる外壁部分にコケが繁殖していました。M様邸は角地に面していましたので、表面をキレイにお掃除させていただきました。

【お掃除前】

【お掃除後】

エコジョーズ用に100Vのコンセントが必要となりますので電気工事を行います

エコウィルは発電機用に200Vを使用していましたが、エコジョーズは100Vになりますので、電気工事が必要となります。

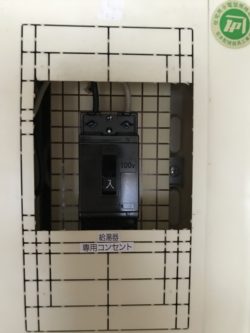

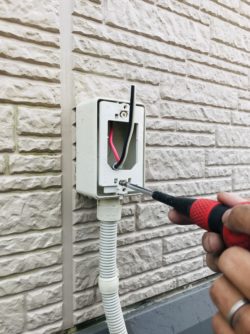

宅内のブレーカーを100Vに変更し、屋外の防雨コンセントを新たに増設しました。

各種配管の位置を確認しながら水平を取り据置台を設置します

今回使用した据置台は高さ650㎜です。現場によっては450㎜の据置台を使用することもありますが、エコウィルの各種配管接続位置と場所が変わりますので、暖房配管の延長など現場ごとに対応しています。

据置台の上にエコジョーズを設置します

据置台とエコジョーズ本体をネジで固定します。転倒防止金具を取り付け、外壁面に取り付けて固定します。

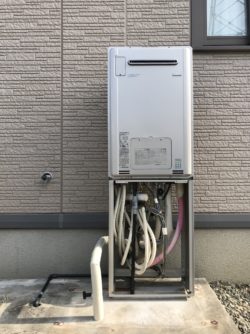

各種配管を接続します

給水、給湯配管はエコジョーズ本体に取り付け後、保温材をしっかり取り付けて凍結防止措置を行います。エコジョーズはドレン排水も出ますので、ドレン配管工事もきっちり行います。ドレン配管工事は間接配管を行いメーカーの施工基準に沿って工事を行っておりますのでご安心ください。

ガス配管の接続後は、漏洩検査を行いガス漏れが無いかの確認も実施します。

保温材は上まできっちり取り付け、凍結予防も万全に実施します。

暖房機器の信号線やリモコン線の接続

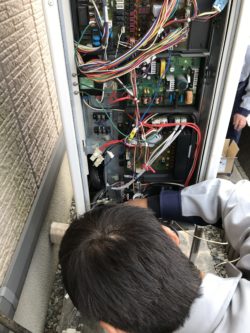

床暖房や浴室暖房乾燥機用の信号線は接続間違えしないように一つ一つ確認しながら取り付けます。台所リモコンと浴室リモコンのリモコン線も確実に取り付けていきます。

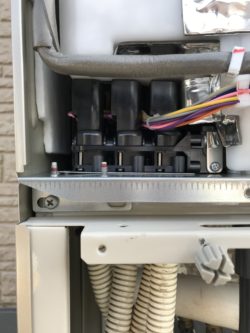

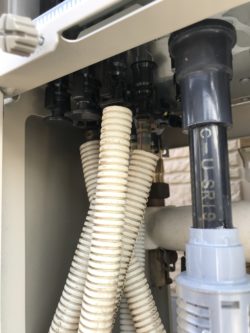

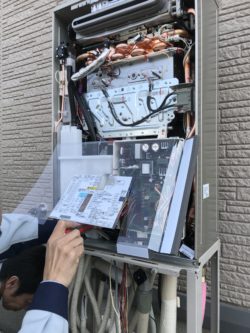

今回選定した機種は熱動弁内蔵タイプなので、温水用の外付ヘッダーはありませんが、給湯器の内部はこのような構造になっています。

リモコンも新しくなりました。

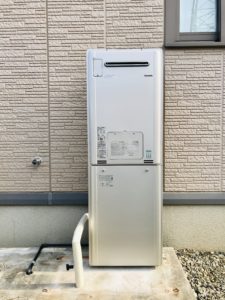

試運転を行い、前面カバーを取り付け

暖房機能付きのエコジョーズは、まず先に暖房機能関連の試運転を行います。続いて自動の湯はりの試運転を行います。両方とも問題なければ試運転は完了となりますので、前面カバーを取り付けて工事完了です。

お客様へお引き渡し

リモコンの操作方法の説明をさせていただき、浴槽への湯はりの湯量、保温時間など、お客様の生活パターンや好みをお聞きしながら、リモコンの設定変更を行います。続いて、屋外のエコジョーズ本体の設置状態をご確認いただき、以前と変わった点などを説明させていただきます。最後に取扱説明書、保証書をお渡しします。

エコウィルの撤去に伴い必要となる申請や手続きについて

低圧自家発電設備等使用停止・撤去の申込書

エコウィルは発電設備として、関西電力さんに届けをしてありますが、エコジョーズへの取り替えで撤去になりましたので、低圧自家発電設備等使用停止・撤去の申込書に記入し、関西電力さんへ提出します。この際に必要となるのが、お客様番号です。もし関西電力さん以外の電気に変更されている場合は、供給地点特定番号が必要となりますので、お客様に事前にお調べいただきます。

ガス料金プランの変更手続き

N様は大津市にお住まいで、大津市企業局のガスをお使いで、コージェネ料金プランでご契約されていましたが、エコウィルを撤去してエコジョーズに取り替えましたので、ガス料金プランも、ほっとライフ料金プランへと変更になります。N様邸では引き続きガスコンロとガス浴室暖房乾燥機をお使いですので、9%の割引は適用されています。

ダブル発電からシングル発電への各種変更手続き

太陽光発電とエコウィルでダブル発電をされていた場合は、エコウィルの撤去に伴い太陽光発電のみのシングル発電になりますので、電力受給契約の申込書(単価変更のため必要)、変更認定申請書(ダブル発電から太陽光のみへの変更)の各種変更手続きが必要となります。



エコウィルが故障した場合、取り替えの選択としては、エネファーム、エコワン、エコジョーズ、エコキュートと様々な選択肢がありますが、コストパフォーマンスに優れるのは、エコジョーズだと思います。エコウィルからエコジョーズへの取替をご検討中のお客様は施工事例も豊富なクサネンへぜひご相談ください!!

(橋本)

お客様の声

VOICE

設置場所のまわりがすっきりしたので、何かを置けそうですね。
